Heliumfüllung mit Heliumrückgewinnung

hardy / buster

Rainer Haeßner

Ralf Stehle

Besonderheiten von hardy und buster

Standort: Raum 12 300

leistungsfähige Heliumrückführung

geringe Druckverluste auf der Rückleitung auch bei hohen Flussraten

kein hochauflösender Zähler in der Rückleitung

Maximale Rückliefermenge: 40m3/h

Vorbereitungen

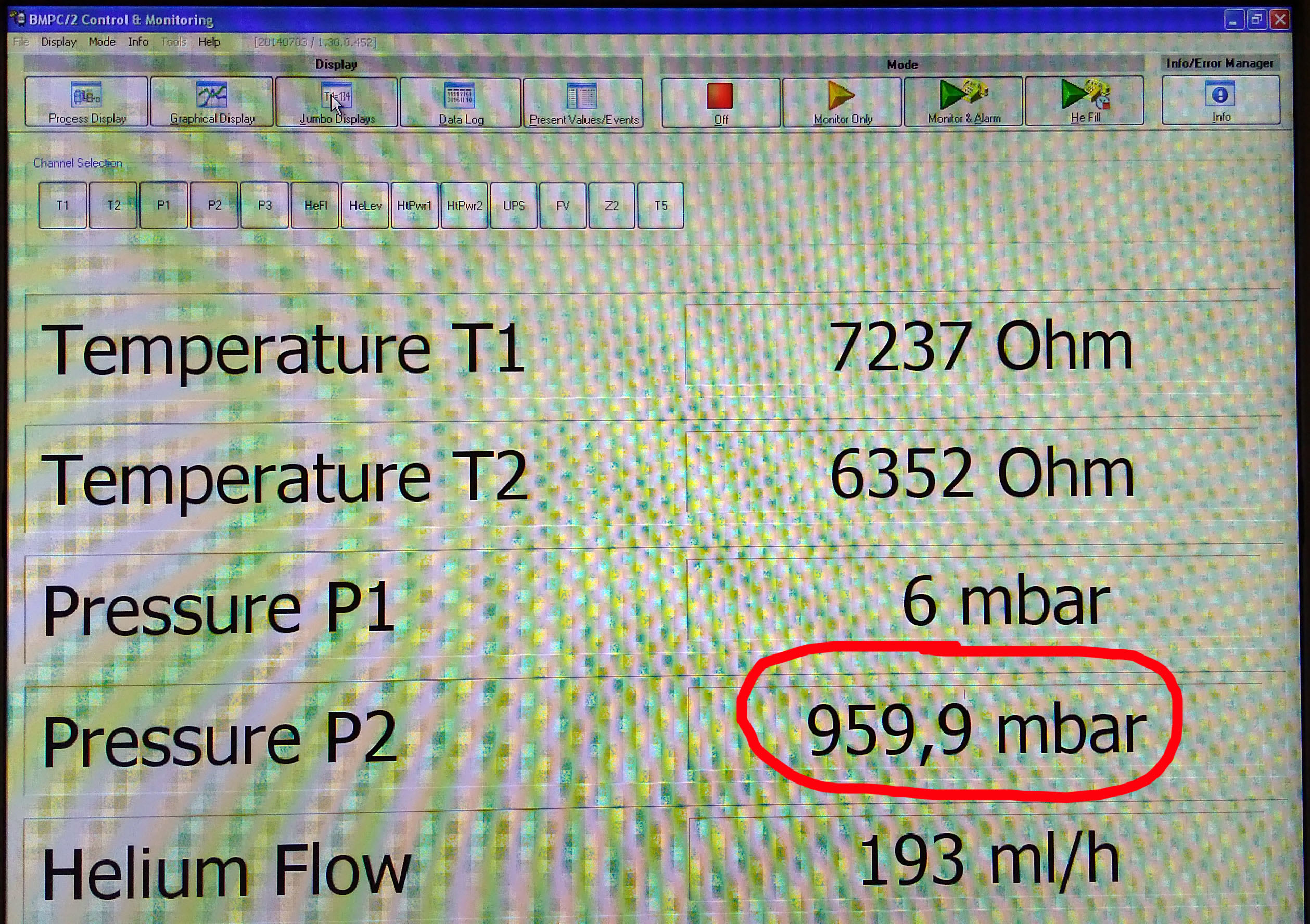

BMPC Jumbo Display vor Fuellbeginn
  • Ventil der Rückgewinnung des jeweiligen Magneten öffnen
  • geöffnete kurze Transferleitung einführen (spülen)
  • Transferleitung schließen
  • Heliuminnendruck des Magneten ablesen (hier 959.9 mBar)

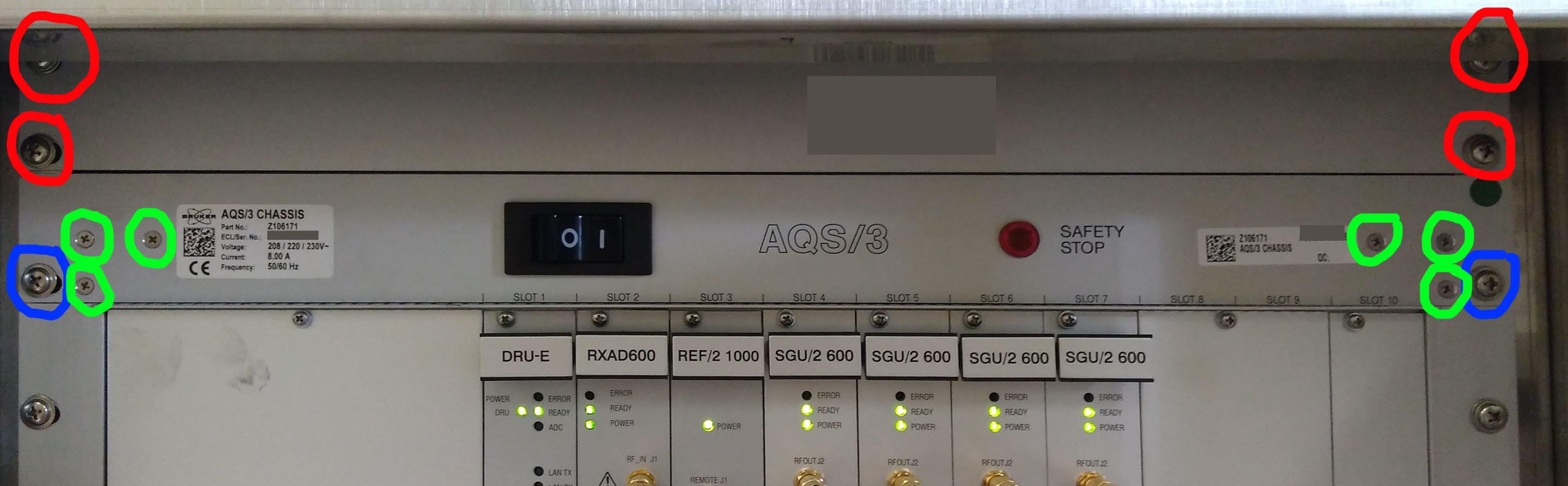

Vorderseite der Konsole

Erste Arbeiten

Die acht grün und blau markierten Schrauben entfernen

Eventuell auch die darüber befindliche Schutzblende (rote Schrauben) entfernen

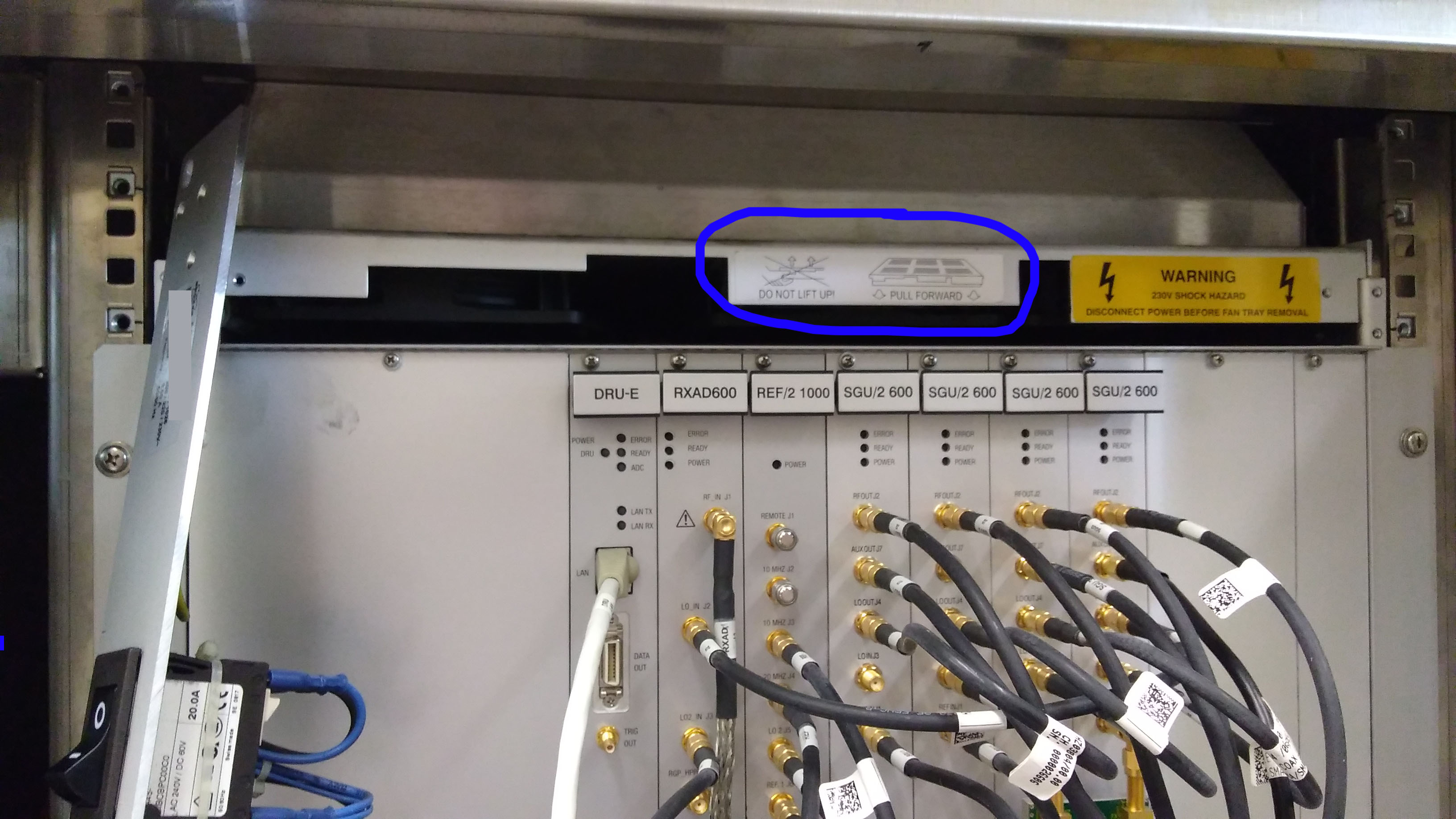

Zugang zur Lüftereinheit

Erste Arbeiten

Nach Entfernen der Blenden könnte die Lüftereinheit herausgezogen werden

Einen Moment Geduld ...

Die Blende hängt jetzt lose am Netzschalterkabel

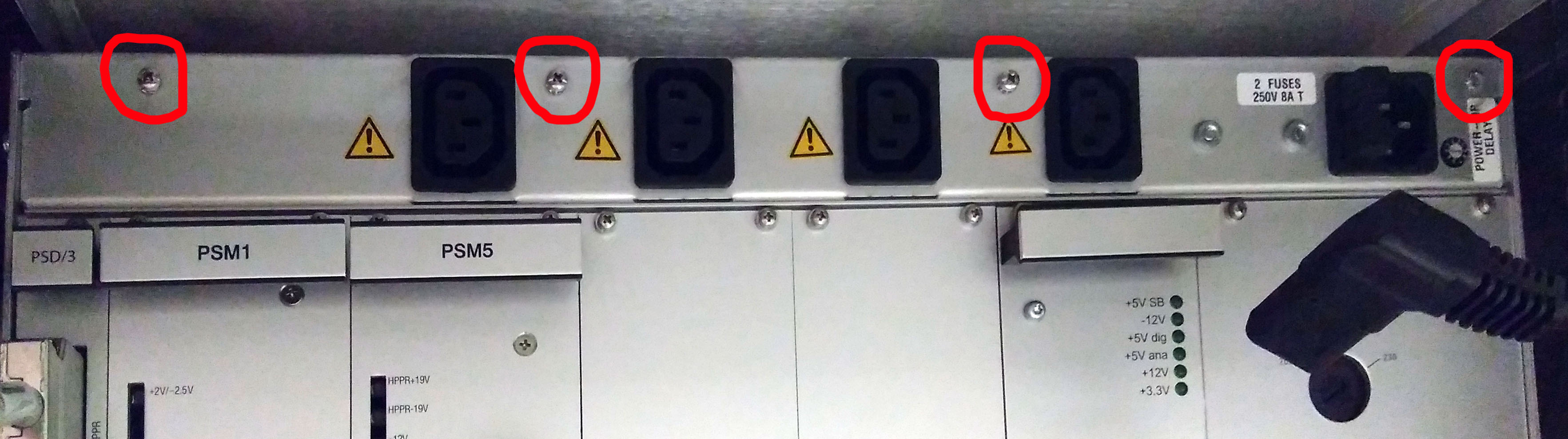

Rückseite der Konsole

Erste Arbeiten

Netzstecker (meist drei) ziehen

rot markierte Schrauben entfernen

sehr kurzen Kreuzschlitzschraubenzieher verwenden

notfalls ganze AQS-Einheit einige Zentimeter nach vorn schieben (auf Verkabelung achten)

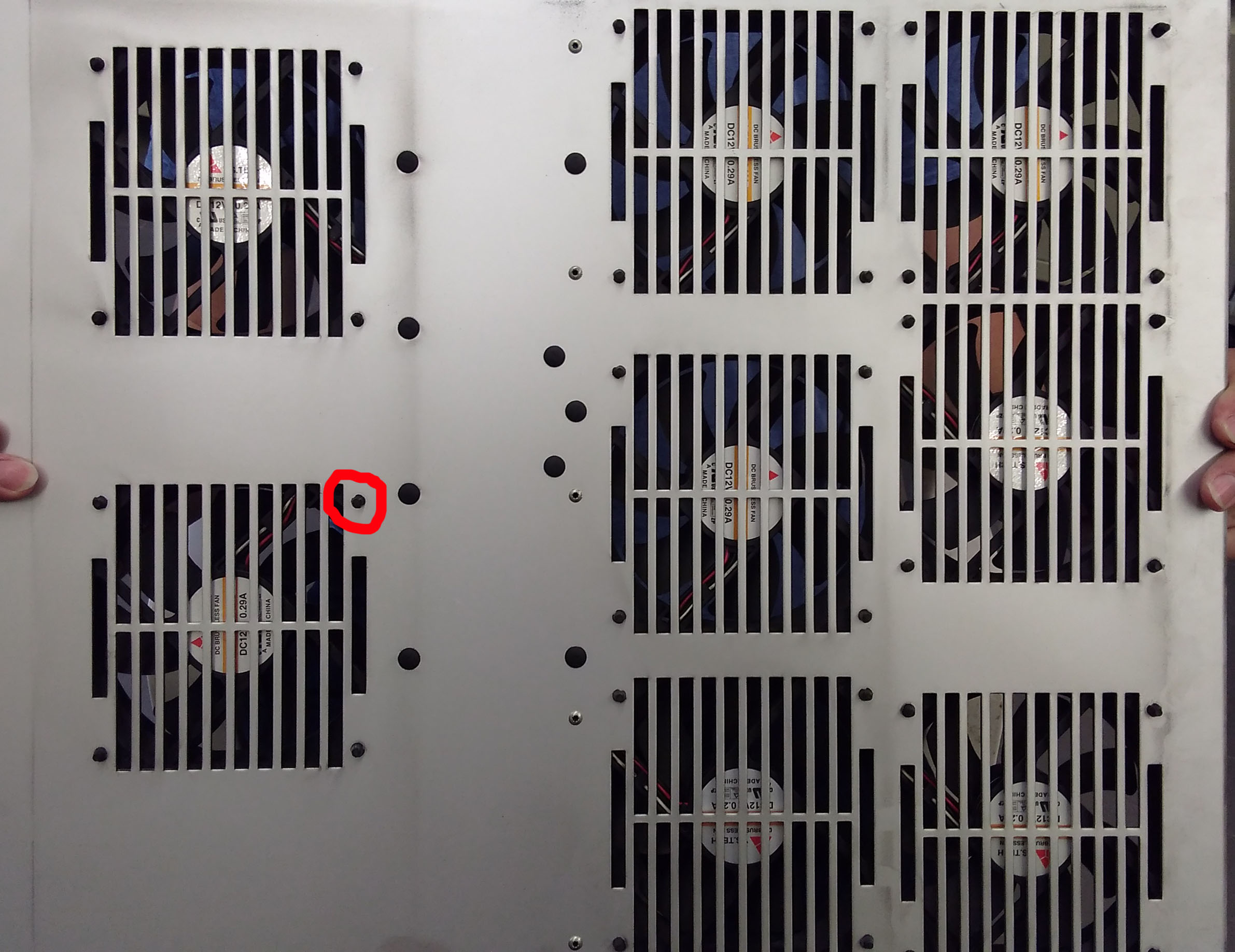

Lüftereinheit (außen)

Lueftereinheit, Aussenseite
  • Lüftereinheit horizontal am zuvor blau markierten Griff herausziehen
  • nicht kippen (siehe auch Hinweisschild auf dem Griff)!
  • die rot markierten 24 Gumminippel können etwas hängen
  • sanfte Gewalt hilft (wirklich sanft ...)

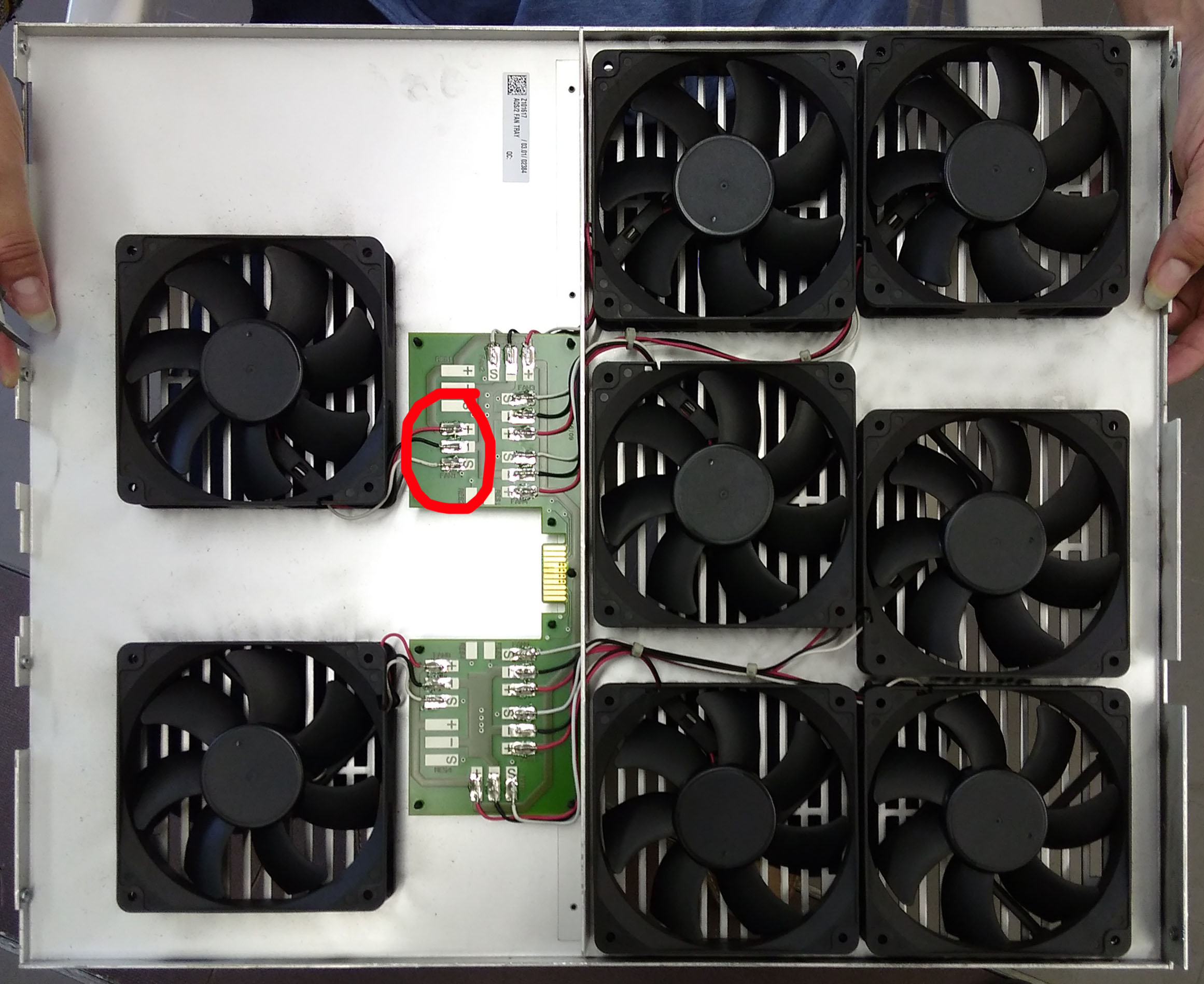

Lüftereinheit (innen)

Lueftereinheit, Aussenseite
  • Die eingesetzten Lüfter liefern ein Tachosignal (drei Anschlüsse)
  • 12V, 0,29A, Original-Lüfter: 121225
  • nach Datenblatt baugleich: 1212255B-2F
