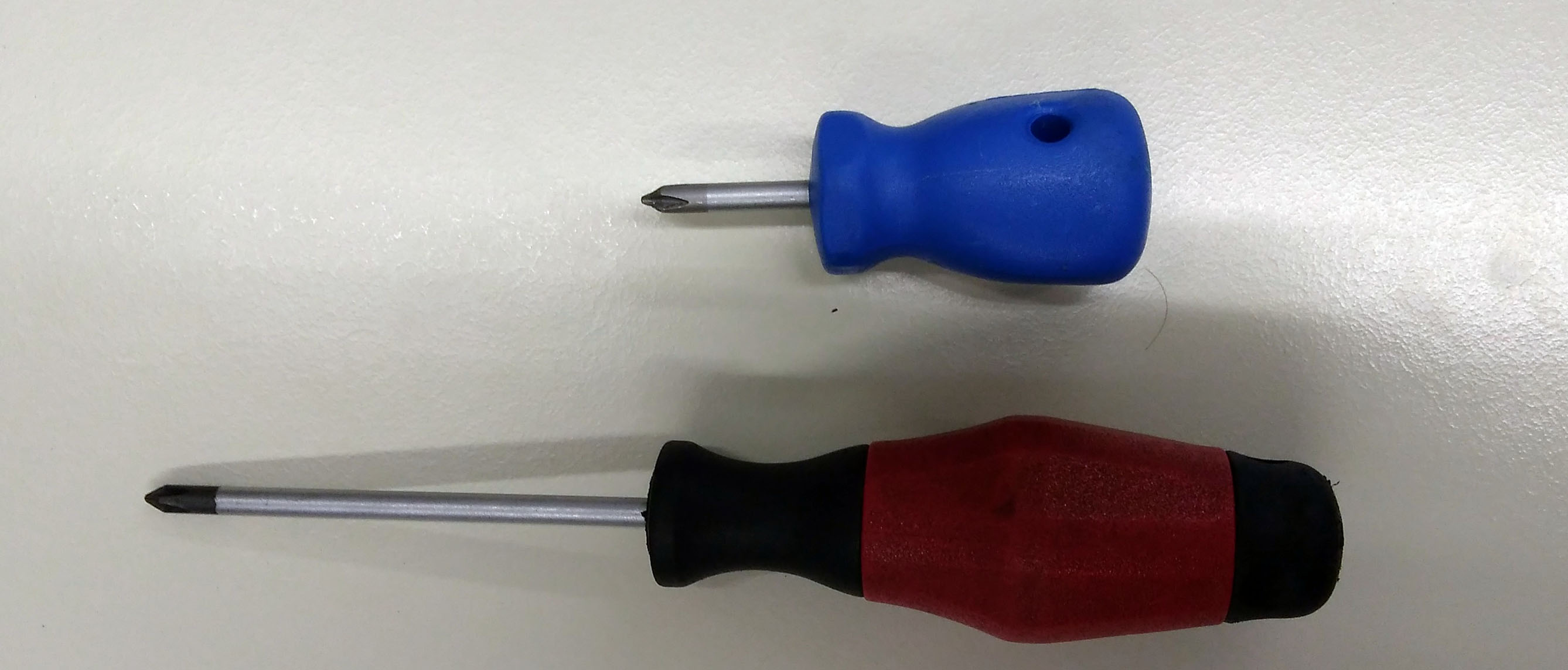

Werkzeuge
Für die Rückseite unbedingt einen sehr kurzen Kreuzschlitzschraubenzieher beschaffen
Vorderseite der Konsole
Die acht grün und blau markierten Schrauben entfernen
Eventuell auch die darüber befindliche Schutzblende (rote Schrauben) entfernen
Zugang zur Lüftereinheit
Nach Entfernen der Blenden könnte die Lüftereinheit herausgezogen werden
Einen Moment Geduld ...
Die Blende hängt jetzt lose am Netzschalterkabel
Rückseite der Konsole
Netzstecker (meist drei) ziehen
rot markierte Schrauben entfernen
sehr kurzen Kreuzschlitzschraubenzieher verwenden
notfalls ganze AQS-Einheit einige Zentimeter nach vorn schieben (auf Verkabelung achten)
- Lüftereinheit horizontal am zuvor blau markierten Griff herausziehen
- nicht kippen (siehe auch Hinweisschild auf dem Griff)!
- die rot markierten 24 Gumminippel können etwas hängen
- sanfte Gewalt hilft (wirklich sanft ...)
- Die eingesetzten Lüfter liefern ein Tachosignal (drei Anschlüsse)
- 12V, 0,29A, Original-Lüfter: 121225
- nach Datenblatt baugleich: 1212255B-2F
